Description technique

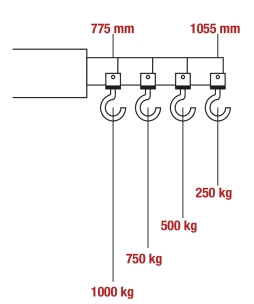

Position1234
Poids1000kg750kg500kg250kg
Distance hors tout775mm850mm965mm1055mm
Longueur du bras480mm570mm670mm760mm


Hauteur

1410 mm

Capacité

1000 kg

Longueur max du bras

775mm min. - 1055mm max

Longueur

1610 mm

Hauteur d'utilisation

1700mm min. - 1940mm max

Poids article

65.2KG

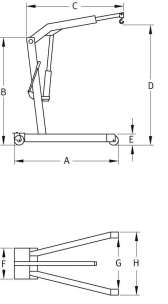

A

1610mm

B

1410mm

C

775mm mini - 1055mm maxi

D

1700mm mini - 1940mm maxi

E

185mm

F

790mm

G

880mm

H

900mm

Pièces détachées

Nom
Référence
Conditionnement

Vérin pour réf. 13085
34290
Roue Ø 75mm pour réf. 13085-15414
34291
Roue Ø 90mm pour réf. 13085
34292
Joints nok pour réf. 13085
34293
Visserie pour réf. 13085
34294
Roue et entretoise pour nouvelles réf. 13085-13086
40514
